产品描述

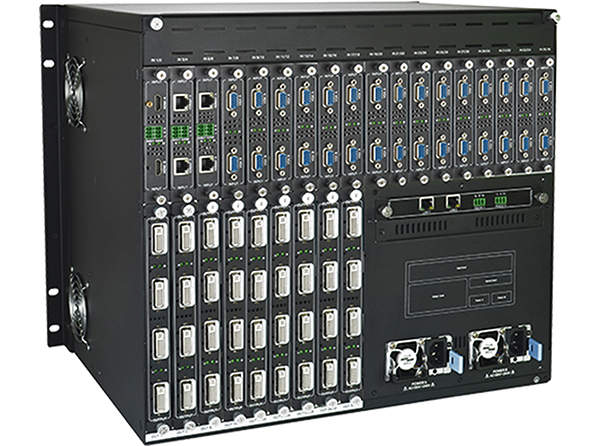

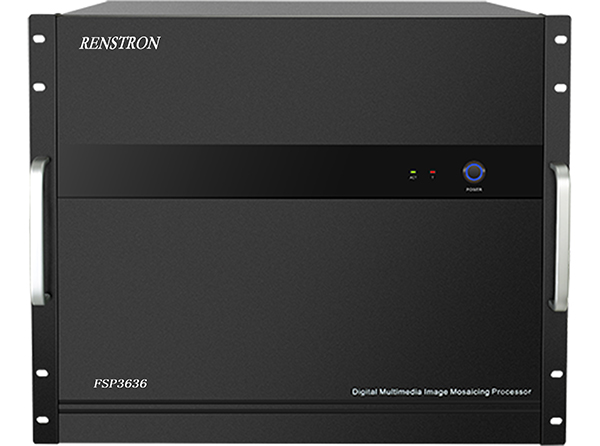

FSP3636是一款最多可以支持36进36出的混合信号插卡型画面拼接控制器；支持LED拼接和LCD液晶拼接，能够将多种信号格式的画面显示在多个屏幕上，可实现开窗、画中画、漫游、叠加、画面分割、底图，滚动字幕、徽标等功能，支持IP网络信号解码完美兼容海康、大华等安防信号源输入、板卡支持热插拔；通过串口可实现第三方设备级联控制；配置预览回显卡可实现信号预览、监看等功能，电源采用双电路冗余设计，当一条电路断电，另外一条可保证设备正常继续运行；
适用于多功能厅、会议中心，剧院、礼堂、指挥中心，等多种场所；
产品特性：
Ø纯硬件FPGA架构、无操作系统、模块化设计；
Ø板卡支持热插拔；
Ø支持IP网络信号解码，完美兼容海康、大华等常规安防厂家的安防信号输入；
Ø既支持LED拼接处理，也支持LCD液晶拼接；
Ø可实现开窗、画中画、漫游、叠加、画面分割、底图，滚动字幕、徽标等功能；
Ø配置预览回显卡可实现信号预览、监看等功能；
Ø输出单屏最多可支持4窗口的显示；
Ø双电路冗余设计，一条电路断电，另外一条可保证设备正常运行；
Ø支持高温报警，通过服务器可在线监看设备状态；
技术参数：
Ø型号：FSP3636;
Ø主机规模：36输入*36输出；
Ø控制方式：RS232控制（DB9）*2、TCP/IP控制(RJ45)*2；
Ø波特率：9600bps；
Ø信号切换速率：≤110ns；
Ø工作温度：1°C ~ +49°C；
Ø工作湿度：11% ~ 89%；
Ø空载功率：31.00W;
Ø电源： 100VAC ~ 240VAC, 50/60 Hz，双电源电路
Ø产品尺寸（W*D*H）： 437.6×321×401mm ;
Ø重量： ≤11.6kg;
