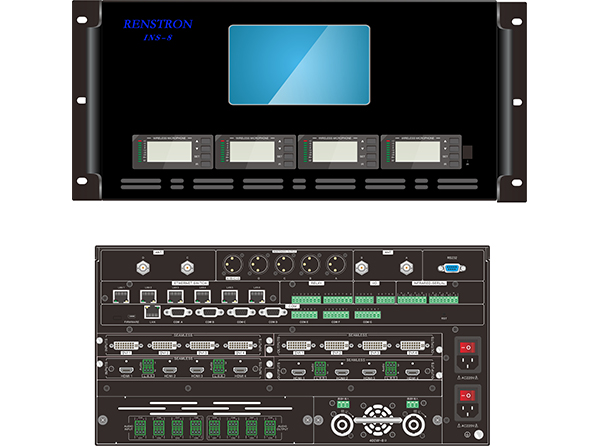

智能会议集成一体机INS-8

产品简介:

产品综述: INS-8是我司研发的一款集扩声系统、矩阵切换系统、音频DSP系统、无线麦克风系统、中控系统、网络交换系统于一体的智能会议管理一体机,该设备有很强的信号处理能力,同时将原

产品资料下载
产品详情
产品参数

产品综述:
       INS-8是我司研发的一款集扩声系统、矩阵切换系统、音频DSP系统、无线麦克风系统、中控系统、网络交换系统于一体的智能会议管理一体机,该设备有很强的信号处理能力,同时将原本众多的专业设备集成到一体,相当于会议室只需一台INS-8就可以直接开会;通过触摸屏可类似中控系统一样直接一键开启设备和切换信号,大大方便了会议室的使用;也极大的简化了机柜空间;该设备是将成为现代会议室的主流应用设备;

产品特性:

Ø集成集中控制系统、矩阵切换系统、音频DSP处理系统、无线发言系统、网络控制系统、扩声系统;
Ø提供触摸屏交互控制、GUI控制、集中控制;
Ø触摸屏可直接进行矩阵切换、音频DSP处理及切换,设备开关等一系列中控操作功能;
Ø矩阵切换模块支持多种视频信号格式(HDMI、DVI、VGA、HDBaseT、AV、Fiber光纤、SDI)的无缝切换;
Ø矩阵切换模块可配置FCM系列板卡;
Ø无线发言模块具备4路无线手持麦克风独立输出,也可以混音输出;
Ø音频DSP处理模块支持8进8出且具备自适应反馈抑制器、回声消除、噪声门、限幅器、16段参量均衡等音频处理功能;
Ø扩声系统支持2*400W,每通道8欧姆的功率输出;
Ø中控部分提供4路RS232双向控制,8个红外控制口、8个Relay口、8个I/O口,且矩阵模块和音频处理模块自动接入中控com口,实现一体化集中控制;
Ø网口控制模块提供6口百兆交换机,可通过任意一个网口控制本设备;


技术参数:
Ø控制部分
u控制本设备端口:网口(RJ45)*6、RS232(DB9)*1;
u控制其他设备端口: RS232(DB9)*4、I/0*8、Relay(2pin)*8、IR(2pin)*8、RS232(7pin)*3;
u网络协议:TCP/IP;
Ø音频DSP及扩声部分
u8路线路输入(3pin)*8路线路输出(3pin);
u失真度( T.H.D ):<0.007% @0dBu 21Hz-19Khz;
u信噪比(S/N):103db;
u噪声门、压限器、16段参量均衡、反馈抑制(AFC)、混音器等等;
u功放:2*400,8Ω;
Ø无线麦克风部分
u频率范围:500-800MHz;
u频带宽度:50MHz;
u频道间隔:250KHz;
u信噪比(S/N):>109dB
u失真度( T.H.D ):<0.51%
u频率响应:41Hz-17KHz
u频率稳定度: ±0.006%
Ø矩阵切换部分
u信号带宽:12.8Gps;
u传播延时:6ns( ±1ns );
u波特率:9600bps;
u信号切换速率:≤110ns;
u本设备不包括板卡,板卡可配置FCM系列板卡;
Ø其他:
u电源:220VAC, 50/60Hz;
u相对湿度:11%~89%;
u工作温度:-1~+49℃
u尺寸(W*H*D):436.7x221.6x340.1(MM);
u重量:16.6KG;
