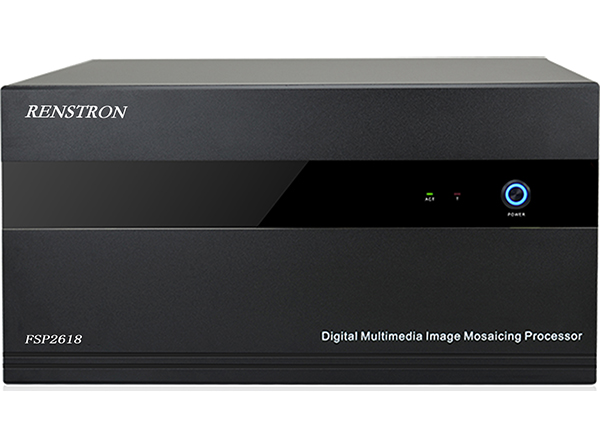

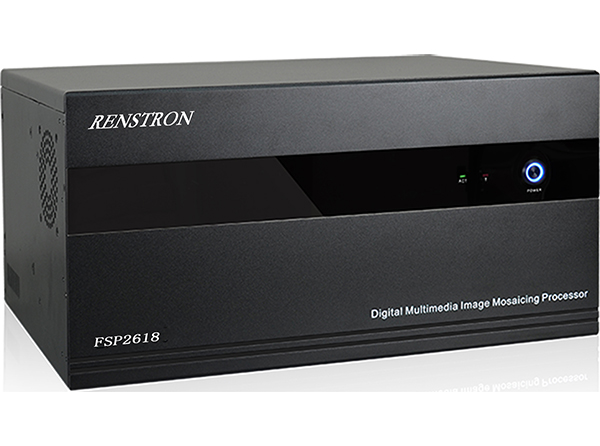

26*18图像拼接控制器FSP2618

产品简介:

产品描述 FSP2618是一款最多可以支持28进18出的混合信号插卡型画面拼接控制器;支持LED拼接和LCD液晶拼接,能够将多种信号格式的画面显示在多个屏幕上,可实现开窗、画中画、漫游、叠加、画

产品资料下载
产品详情
产品参数



产品描述
FSP2618是一款最多可以支持28进18出的混合信号插卡型画面拼接控制器;支持LED拼接和LCD液晶拼接,能够将多种信号格式的画面显示在多个屏幕上,可实现开窗、画中画、漫游、叠加、画面分割、底图,滚动字幕、徽标等功能,支持IP网络信号解码完美兼容海康、大华等安防信号源输入、板卡支持热插拔;通过串口可实现第三方设备级联控制;配置预览回显卡可实现信号预览、监看等功能,电源采用双电路冗余设计,当一条电路断电,另外一条可保证设备正常继续运行;
适用于多功能厅、会议中心,剧院、礼堂、指挥中心,等多种场所;
    产品特性:

Ø纯硬件FPGA架构、无操作系统、模块化设计;
Ø板卡支持热插拔;
Ø支持IP网络信号解码,完美兼容海康、大华等常规安防厂家的安防信号输入;
Ø既支持LED拼接处理,也支持LCD液晶拼接;
Ø可实现开窗、画中画、漫游、叠加、画面分割、底图,滚动字幕、徽标等功能;
Ø配置预览回显卡可实现信号预览、监看等功能;
Ø输出单屏最多可支持4窗口的显示;
Ø双电路冗余设计,一条电路断电,另外一条可保证设备正常运行;
Ø支持高温报警,通过服务器可在线监看设备状态;

技术参数:

Ø型号:FSP2618;
Ø主机规模:26输入*18输出;
Ø控制方式:RS232控制(DB9)*2、TCP/IP控制(RJ45)*2;
Ø波特率:9600bps;
Ø信号切换速率:≤110ns;
Ø工作温度:1°C ~ +49°C;
Ø工作湿度:11% ~ 89%;
Ø空载功率:23.50W;
Ø电源: 100VAC ~ 240VAC, 50/60 Hz,双电源电路
Ø产品尺寸(W*D*H): 437.6×321×220mm  ;
Ø重量: ≤10.8kg;
