上海仁禾RENSTRON推出新一代FSP系列大屏拼接控制器

发布日期:2020-04-27

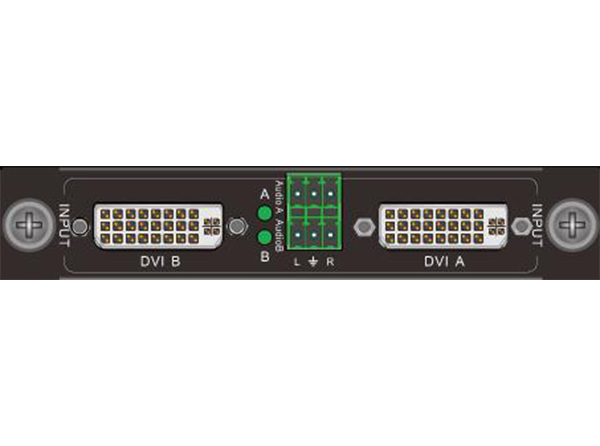

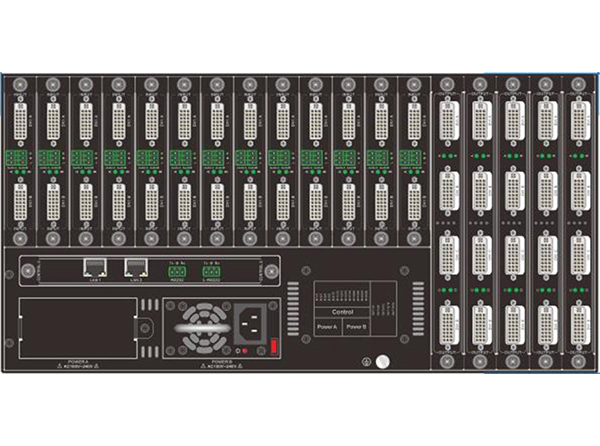

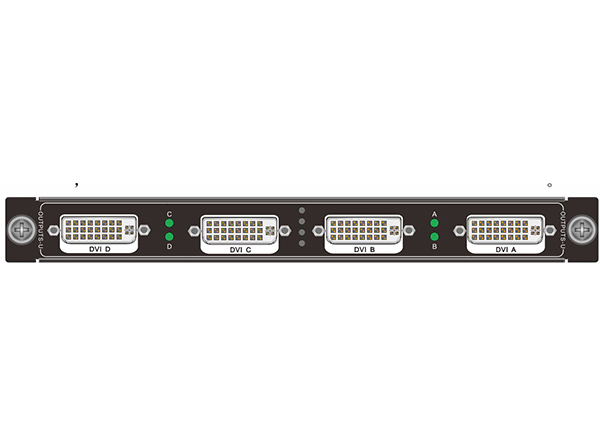

    近日上海仁禾信息科技有限公司旗下的RENSTRON品牌推出自己的FSP系列大屏拼接控制器,该拼接控制器采用插卡的方式,提供了8*18(FSP0818),26*18(FSP2618),18*36(FSP1836),36*36(FSP3636)等多种规格型号,输入板卡支持单卡2路输入,信号类型有DVI,HDMI,CVBS,VGA,HDBaseT,SDI,DP等;输出板卡支持单卡4路和单卡2路板卡,最大单路图层支持达到4图层;支持LED拼接和LCD液晶拼接,能够将多种信号格式的画面显示在多个屏幕上,可实现开窗、画中画、漫游、叠加、画面分割、底图,滚动字幕、徽标等功能,支持IP网络信号解码完美兼容海康、大华等安防信号源输入、板卡支持热插拔;通过串口可实现第三方设备级联控制;配置预览回显卡可实现信号预览、监看等功能,电源采用双电路冗余设计,可选配双电源电路冗余模块;当一条电路断电,另外一条可保证设备正常继续运行;


产品特性:

Ø纯硬件FPGA架构、无操作系统、模块化设计;
Ø板卡支持热插拔;
Ø支持IP网络信号解码,完美兼容海康、大华等常规安防厂家的安防信号输入;
Ø既支持LED拼接处理,也支持LCD液晶拼接;
Ø可实现开窗、画中画、漫游、叠加、画面分割、底图,滚动字幕、徽标等功能;
Ø配置预览回显卡可实现信号预览、监看等功能;
Ø输出单屏最多可支持4窗口的显示;
Ø双电路冗余设计,一条电路断电,另外一条可保证设备正常运行;
Ø支持高温报警,通过服务器可在线监看设备状态;






技术参数:

Ø型号:FSP0818;
Ø主机规模:8输入*18输出;
Ø控制方式:RS232控制(DB9*2TCP/IP控制(RJ45)*2
Ø波特率:9600bps
Ø信号切换速率:≤110ns
Ø工作温度:1°C~ +49°C
Ø工作湿度:11%~ 89%
Ø空载功率:30.00W;
Ø电源:100VAC~ 240VAC, 50/60 Hz,双电源电路;
Ø产品尺寸(W*D*H):437.6×321×179mm;
Ø重量:≤8.4kg;

技术参数:

Ø型号:FSP2618;
Ø主机规模:26输入*18输出;
Ø控制方式:RS232控制(DB9*2TCP/IP控制(RJ45)*2
Ø波特率:9600bps
Ø信号切换速率:≤110ns
Ø工作温度:1°C~ +49°C
Ø工作湿度:11%~ 89%
Ø空载功率:23.50W;
Ø电源:100VAC ~ 240VAC, 50/60 Hz,双电源电路
Ø产品尺寸(W*D*H):437.6×321×220mm ;
Ø重量:≤10.8kg;


技术参数:

Ø型号:FSP1836;
Ø主机规模:18输入*36输出;
Ø控制方式:RS232控制(DB9*2TCP/IP控制(RJ45)*2
Ø波特率:9600bps
Ø信号切换速率:≤110ns
Ø工作温度:1°C~ +49°C
Ø工作湿度:11%~ 89%
Ø空载功率:33.00W;
Ø电源:100VAC ~ 240VAC, 50/60 Hz,双电源电路
Ø产品尺寸(W*D*H):437.6×321×220mm ;
Ø重量:≤9.9kg;

技术参数:

Ø型号:FSP3636;
Ø主机规模:36输入*36输出;
Ø控制方式:RS232控制(DB9*2TCP/IP控制(RJ45)*2
Ø波特率:9600bps
Ø信号切换速率:≤110ns
Ø工作温度:1°C~ +49°C
Ø工作湿度:11%~ 89%
Ø空载功率:31.00W;
Ø电源:100VAC ~ 240VAC, 50/60 Hz,双电源电路
Ø产品尺寸(W*D*H):437.6×321×401mm ;
Ø重量:≤11.6kg;
